EVO 4-Walzenbiegemaschine│Biegen wird zum Kinderspiel

Besser als alles,
was Sie kennen…

Niedrige Betriebs­kosten, erhöhte Produktivität und einfach zu bedienen: Die Haeusler EVO hat eine ganze Ladung bemerkens­werter Vorteile im Gepäck. Selbst­verständlich in bewährter HAEUSLER Qualität – made in Germany.

Vorteile
im Überblick

Reduzierung der Unterhaltskosten

Maximierung des Blechbiegebereichs

Modernes und Funktionelles Design

Biegen wird zum Kinderspiel

Vermeidung von Stillstandzeiten

AUTONOMES BIEGEN

Mit Hilfe der intelligenten Informationsrückführung des Systems ist ein vollautonomer Biegeprozess ab dem ersten Blech ohne Nacharbeit und ohne Ausschuss möglich.

MEHR ENTDECKEN

Hohe Produktivität
bei komfortabelster Bedienung

DIE EVO ist mit zahl­reichen innovativen und patentierten Funktionen ausgestattet, die Ihre Produktions­kapazität und Produktivität erhöht und gleichzeitig die niedrigsten Gesamt­betriebs­kosten bietet. Zusätzlich zu den hochwertigen Komponenten, die bei dieser Maschine verwendet werden, ist ein besonderes Highlight die neueste Version der BENDtronic Steuerung, welche serien­mäßig auf allen EVO-Maschinen installiert ist. Dieses patentierte Steuerungs­system ist das einzige, das mit Hilfe einer künstlichen Intelligenz Ihr Biege­ergebnis von Anfang an optimiert. Gleich­zeitig ist es absolut intuitiv und leicht bedienbar.
pointer

Reduzierung der Unterhaltskosten

Das Haeusler Hybrid-Antriebs-System HHDS reduziert die Unterhalts­kosten um bis zu 50% und erlaubt eine Erhöhung der Rotations­geschwindigkeit um 60%, verglichen zu anderen Rund­biege­maschinen.

pointer

Maximierung des Blech­biege­bereichs

Mit der neu ent­wickelten und zum Patent angemeldeten VSA-Technologie kann eine Leistungs­steigerung um bis zu 85% realisiert werden.

pointer

Modernes und funktionelles Design

Modernes Erscheinungsbild, hohe Schutzfunktion und gleichzeitig optimale Bedienbarkeit. Diese Kriterien waren ausschlaggebend bei der Entwicklung der Maschine.

pointer

Biegen wird zum Kinder­spiel

Die neueste Generation der patentierten HAEUSLER-Steuerung BENDtronic 2.0 mit integrierter künstlicher Intelligenz ermöglicht es dem Bediener, von Anfang an perfekte Biege­ergebnisse zu erzielen.

pointer

Vermeidung von Still­stand­zeiten

Der Einsatz von optional erhältlichen, speziellen Sensoren ermöglicht eine prädiktive Wartung der Maschine. Dadurch können ungeplante Ausfall­zeiten reduziert werden.

HHDS –
Hybrid-Antriebssystem HHDS®

DIE EVO ist mit zahl­reichen innovativen und patentierten Funktionen ausgestattet, die Ihre Produktions­kapazität und Produktivität erhöht und gleichzeitig die niedrigsten Gesamt­betriebs­kosten bietet. Zusätzlich zu den hochwertigen Komponenten, die bei dieser Maschine verwendet werden, ist ein besonderes Highlight die neueste Version der BENDtronic Steuerung, welche serien­mäßig auf allen EVO-Maschinen installiert ist. Dieses patentierte Steuerungs­system ist das einzige, das mit Hilfe einer künstlichen Intelligenz Ihr Biege­ergebnis von Anfang an optimiert. Gleich­zeitig ist es absolut intuitiv und leicht bedienbar.

Die oben gezeigten Diagramme veranschaulichen die beiden wesentlichen Vorteile des Hybridantriebssystems von HAEUSLER. Eine 60% höhere Rotationsgeschwindigkeit ist besonders wichtig beim Biegen und Kalibrieren von großen Durchmessern, sowie das enorme Einsparpotenzial der Unterhaltskosten, welches durch den Einsatz des HAEUSLER HYBRID DRIVE SYSTEMS erreicht werden kann.

VSA TECHNOLOGIE

ERMÖGLICHT DAS BIEGEN VON DICKEREN BLECHEN UND KLEINEREN DURCHMESSERN

Die neue und zum Patent angemeldete VSA® -Technologie ermöglicht es dem Bediener, entweder sehr grosse Wandstärken oder alternativ sehr kleine Durchmesser zu biegen. Dies kann durch eine zweistufige Anpassung der Biegegeometrie erreicht werden. Die EVO ist weltweit die einzige Vierwalzen-Biegemaschine, welche über diese Funktion verfügt. Unsere Kunden werden dadurch in die Lage versetzt, bis zu 85% mehr Biegemoment im Vergleich zu herkömmlichen Biegemaschinen generieren zu können und dadurch dickere Bleche zu biegen. Zusätzlich haben sie die Möglichkeit, sehr kleine, austauschbare Oberwalzen zum Biegen von engen Durchmessern zu verwenden.

HAEUSLER VSA – VERSCHIEBT GRENZEN

MASCHINEN REIHE

Die folgenden Grössen sind standardmässig mit niedrigen Lieferzeiten verfügbar.

metrisch
imperial
15 Serie EVO 21015 EVO 26015 EVO 31015
Ballenbreite (mminches) 210082 2600102 3100122
Rundbiegeleistung (mminches) 125/8 111/2 103/8
Anbiegeleistung (mminches) 93/8 93/8 85/16
31 Serie EVO 21031 EVO 26031 EVO 31031
Ballenbreite (mminches) 210082 2600102 3100122
Rundbiegeleistung (mminches) 173/4 155/8 145/8
Anbiegeleistung (mminches) 145/8 131/2 129/16
49 Serie EVO 21049 EVO 26049 EVO 31049
Ballenbreite (mminches) 210082 2600102 3100122
Rundbiegeleistung (mminches) 227/8 203/4 183/4
Anbiegeleistung (mminches) 183/4 175/8 165/8
71 Serie EVO 21071 EVO 26071 EVO 31071
Ballenbreite (mminches) 210082 2600102 3100122
Rundbiegeleistung (mminches) 281 1/8 251 237/8
Anbiegeleistung (mminches) 237/8 213/4 203/4
102 Serie EVO 21102 EVO 26102 EVO 31102
Ballenbreite (mminches) 210082 2600102 3100122
Rundbiegeleistung (mminches) 391 5/8 351 1/2 321 1/8
Anbiegeleistung (mminches) 321 3/8 291 1/4 271
139 Serie EVO 26139 EVO 31139 EVO 41139
Ballenbreite (mminches) 2600102 3100122 4100160
Rundbiegeleistung (mminches) 421 5/8 381 1/2 331 1/8
Anbiegeleistung (mminches) 341 5/8 321 1/4 281
196 Serie EVO 26196 EVO 31196 EVO 41196
Ballenbreite (mminches) 2600102 3100122 4100160
Rundbiegeleistung (mminches) 482 441 3/4 381 5/8
Anbiegeleistung (mminches) 411 5/8 381 3/8 341 1/4
283 Serie EVO 26283 EVO 31283 EVO 41283
Ballenbreite (mminches) 2600102 3100122 4100160
Rundbiegeleistung (mminches) 652 3/4 602 3/8 522 1/16
Anbiegeleistung (mminches) 542 1/8 502 451 3/4
385 Serie EVO 26385 EVO 31385 EVO 41385
Ballenbreite (mminches) 2600102 3100122 4100160
Rundbiegeleistung (mminches) 773 1/2 712 3/4 652 5/8
Anbiegeleistung (mminches) 652 5/8 602 3/8 542 1/8
513 Serie EVO 26385 EVO 31385 EVO 41385
Ballenbreite (mminches) 2600102 3100122 4100160
Rundbiegeleistung (mminches) 943 5/7 863 2/5 753
Anbiegeleistung (mminches) 783 722 5/6 652 5/9
680 Serie EVO 31680 EVO 41680
Ballenbreite (mminches) 3100122 4100160
Rundbiegeleistung (mminches) 1034 903 1/2
Anbiegeleistung (mminches) 863 3/8 773
871 Serie EVO 31871 EVO 41871
Ballenbreite (mminches) 3100122 4100160
Rundbiegeleistung (mminches) 1184 5/8 1044 1/8
Anbiegeleistung (mminches) 1014 903 1/2

* Rundbiegeleistung berechnet mit einer Streckgrenze von 260 MPa bei einer Blechbreite von 2000 mm, 2500 mm, 3000 mm oder 4000 mm.

◊ Anbiegeleistung berechnet mit einer Streckgrenze von 260 MPa bei einer Blechbreite von 2000 mm, 2500 mm, 3000 mm oder 4000 mm.

ZUSÄTZLICHE INFORMATIONEN

Besuchen Sie unsere
EVO-Detailseite

Für noch mehr Einblicke und Informationen zur EVO besuchen Sie auch unsere offizielle Kampagnenseite.

Standard Ausstattung

HAEUSLER BENDTRONIC®

Die revolutionäre BENDtronic® von HAEUSLER ermöglicht es jedem, nicht nur die Bewegungen der Maschine, sondern auch das Biege­ergebnis selbst zu steuern. Die Software wird grafisch unterstützt und ermöglicht das Biegen in einem oder mehreren Zügen. Zudem kann es für jede Art von Produkt­form wie Zylinder und Rohre, Ovale, Tanks oder andere komplexere Geometrien eingesetzt werden.

Schnell reagierende Nach­lauf­bremse für genaues Biegen

Die standardmässig verbauten schnell reagierenden Nach­lauf­bremsen ermöglichen den Bedienern ein sehr genaues Arbeiten. Des Weiteren sind diese Bremsen ein wichtiger Sicherheits­faktor, denn sie verhindern, dass Bleche ungewollt aus der Maschine rutschen können.

Schnelle Rotation für erhöhte Produktivität

Speziell beim Biegen von sehr grossen Durch­messern ist die Rotations­geschwindig­keit der Maschine entscheidend für die Produktivität. Aus diesem Grund können HAEUSLER Maschinen mit einer erhöhten Rotations­geschwindig­keit von bis zu 8m/min ausgestattet werden.

Optionale Ausstattung

Wechselwalzen zum Biegen von kleinen Durchmessern

Wechsel­walzen ermöglichen unseren Kunden auch sehr kleine Durch­messer biegen zu können. HAEUSLER Maschinen sind von Haus aus so ausgestattet, dass die verwendete Walze auto­matisch erkannt und der Betriebs­druck ent­sprechend geregelt wird.

Konus­biegevorrichtung, zum Biegen von konischen Biege­teilen

Ermöglicht das kontinuierliche Biegen von konus­förmige Teilen mit einem Winkeln größer als 5°.

Gas Akkumulator zur Kalibrierung von geschweißten Zylindern

Beim Kalibrierungs­vorgang wird der geschweißte Zylinder zwischen Ober- und Unter­walze ein­geklemmt. Während sich der Zylinder dreht, läuft die Schweiß­naht immer wieder zwischen der Ober- und Unter­walze hindurch. Durch den Gas Akku­mulator passt sich die Unterwalze während der Rotation der Schweiß­naht an. Dadurch wird eine Überlastung der Wälz­lager und des Antriebs­systems verhindert.

Optionales Zubehör

Obere Abstützung für vereinfachtes Biegen von grossen Durchmessern

Obere Abstützungen vereinfachen das Biegen von grossen Durch­messern, da während des Biege­prozesses der zu biegende Schuss auf 12 Uhr Position gehalten und unter­stützt werden kann.

Seitliche Abstützung für vereinfachtes Biegen von grossen Durchmessern

Seitliche Abstützungen können beidseitig von der Maschine angebracht werden und unter­stützten den Bediener beim Biegen von großen Durch­messern.

Einlaufrollgang zum schnellen und einfachen Einbringen der Bleche in die Walzenbiegemaschine

Einlauf­roll­gänge (optional auch mit Zentrier­vorrichtung) vereinfachen das Beschicken der Maschine. Bleche werden auf den Roll­gang abgelegt und von dort in die Rundbiege­maschine transportiert.

HAEUSLER
Produkt­übersicht

Erleben Sie die ganze HAEUSLER-Welt. Alle Produkte, alle Dienstleistungen, Projekte und mehr.

EVO Anwendungen
THE BENDING EVOLUTION.

Niedrige Betriebskosten, erhöhte Produktivität und einfach zu bedienen: Die Haeusler EVO hat eine ganze Ladung bemerkenswerter Vorteile im Gepäck. So werden EVOs häufig in den folgenden Branchen eingesetzt:
Blechbiegen
für den Schiffsbau.

Die HAEUSLER EVO wird unter anderem im Bau von Container-, Passagier- und Marine­schiffen einge­setzt.

Blechbiegen für die
Herstellung von Windenergie.

Mit HAEUSLER Blech­­rund­­biege­­maschinen sind Sie durch die Steigerung Ihrer Leistung und Ihrer Flexi­bilität bestens auf die wachs­ende Nach­frage nach Windr­­ädern vorbe­reitet.

Blechbiegen für
Kraftwerksbau.

HAEUSLER Blech­­biege­­maschinen werden von führenden Kraft­werks­­lieferanten für alle Biege- und Form­­arbeiten bis hin zum Reaktor­bau einge­setzt.

Blechbiegen für die
Offshore-Industrie.

HAEUSLER besitzt lang­jährige Erfahrung in der Entwicklung und Pro­duk­tion von Produk­tions­­maschinen für On- und Offshore Anwendungen.

Blechbiegen für den
Bau von Druckbehältern.

Sie produzieren ver­schie­denste Tank­produkte & müssen sehr flexibel & schnell in der Pro­duk­tion sein, um sich den Bedürf­nissen Ihrer Kunden anzu­passen? Unsere Maschinen sind die Ant­wort auf diese Heraus­forderung!

Mit besten Empfehlungen

„DIE REFERENZ BEI RUNDBIEGEMASCHINEN“

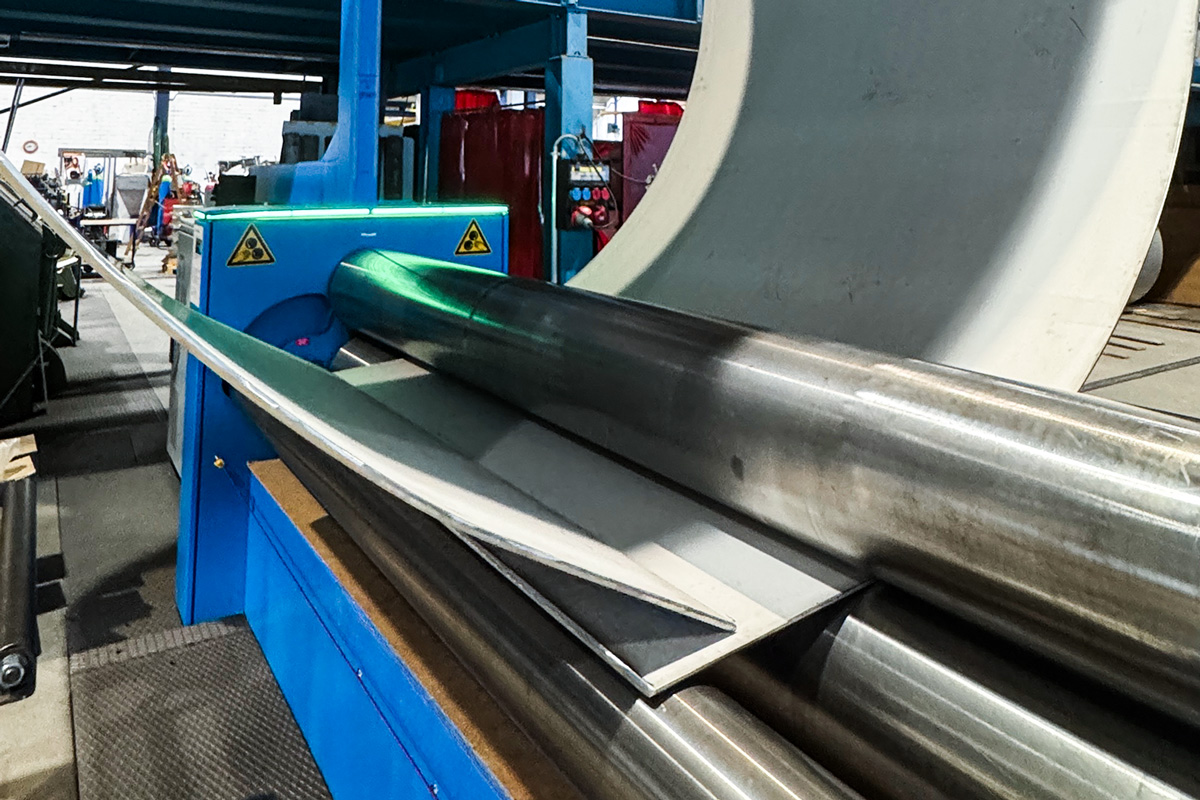

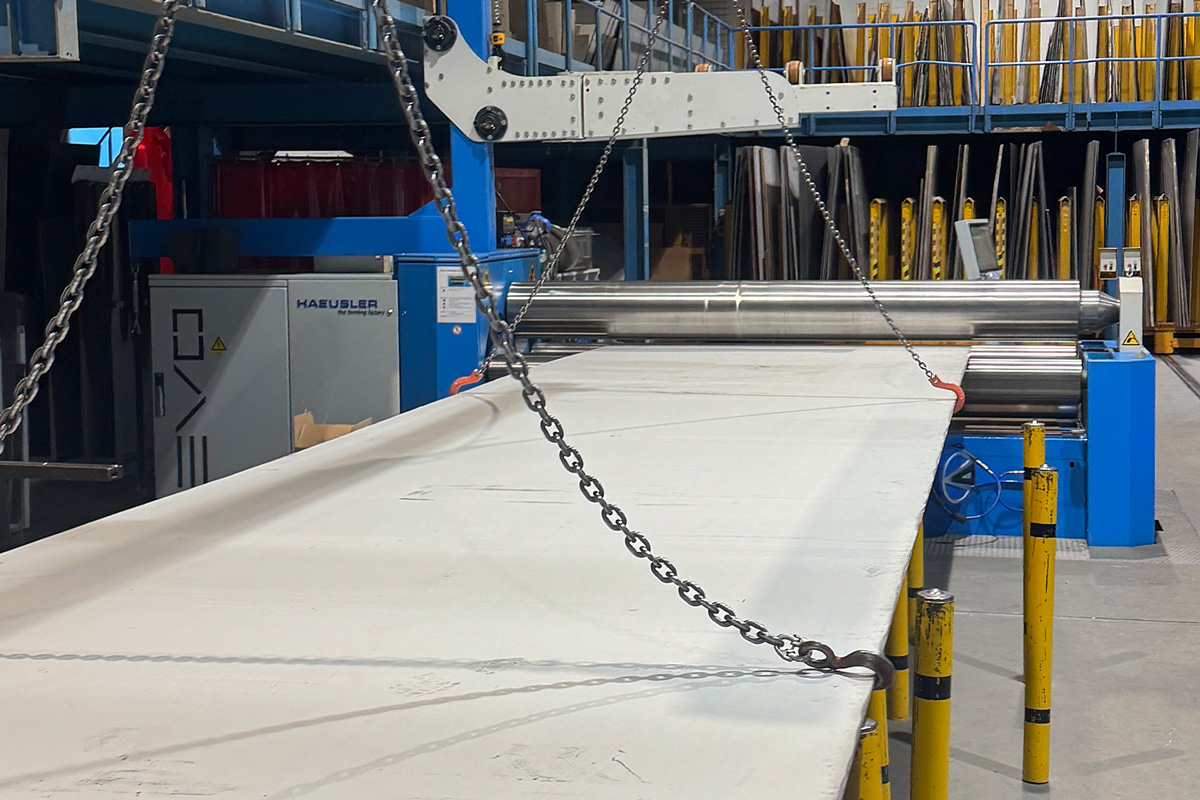

Im Zuge des kontinuierlichen Modernisierungs­prozesses bei Apaco hat sich die Produktions-
und Geschäfts­leitung für den Einsatz der neu­entwickelten Haeusler EVO entschieden. Seit knapp einem Jahr besitzen wir nun die neue Rund­biege­maschine und wir sind sehr zufrieden. Neben der hervor­ragenden HAEUSLER Qualität überzeugt speziell die Bedienung der EVO auf ganzer Linie.

Steven Koning, Apaco AG, Schweiz, Geschäftsführer
