HAEUSLER WIND MILL│ Die Lösung für die Produktion von Windkraftanlagen
Windkraftanlagen
made by HAEUSLER
Unsere effektiven Lösungen
für Ihre Produktion von Windkraftanlagen
HAEUSLER ermöglicht Ihnen eine effiziente und leistungsstarke Produktion von Windkraftanlagen. Mit unserem detaillierten technischen Konzept optimieren wir Ihre Produktion in allen Bereichen. Darüber hinaus sorgt die innovative und moderne HAEUSLER-Biegetechnik für beste Ergebnisse in der Herstellung von Windkraftanlagen. Mit unseren Maschinen bieten wir Ihnen eine umfassende Ausstattung für die Windanlagenfertigung. Erfahren Sie alles über unsere Produkte sowie das technische Konzept für Produktion von Windkraftanlagen.
Vorteile auf einen Blick
HAEUSLER WIND
Technisches Konzept
Windkraftanlagen Ausstattung Merkmale
HAEUSLER Produkte
Überragender Gamechanger
Case Studies
Leistung und Service
Technisches Konzept
MAXIMIEREN Sie Ihre Möglichkeiten
HAEUSLER bietet Ihnen ein umfassendes und effektives technisches Konzept für die Produktion von Windkraftanlagen. Mit unseren passenden Biegemaschinen und weiterem Zubehör sind Sie bestens für die Windturmfertigung gerüstet. Neben unseren produktiven und zuverlässigen Maschinen erhalten Sie von uns auch umfassende Zusatzleistungen – denn wir bieten nicht nur Maschinen, sondern Komplettlösungen.
Vom Blech zum Profil
mit HAEUSLER
In enger Zusammenarbeit mit unseren Kunden entwickeln wir maßgeschneiderte Lösungen für individuelle Anforderungen. Die Produktionsleistung und der zu erreichende Qualitätsstandard sind die Schlüsselfaktoren, die den endgültigen Aufbau und Ablauf der einzelnen Produktionsschritte bestimmen. Die Zusammenführung der verschiedenen Produktionsschritte zu einer gut abgestimmten, nachhaltigen, wirtschaftlichen und langlebigen Produktionslinie ist die Kernkompetenz der HAEUSLER-Anlagenbauer.
ARRIVAL OF NEW SHEETS
SHOTBLASTING OF SHEETS
INSPECTION
CUTTING OF SHEETS AND EDGE PREPERATION
MARKING FOR ACCESSORIES
4-ROLLER BENDING MACHINE ROLLING OF CAN, TACKING AND CALLIBRATION
2-4 WIRE SUB ARC WELDING STATION INTERNAL AND EXTERNAL SAW OF LONGITUDINAL SEAM
INSPECTION AND RELEASE OF CAN
ASSEMBLY OF SHELLS AND FLANGES, TACK WELDING AND SAW
PREPARATION OF NARROW GAP AND SAW
MACHINING OF WELD BEAD PAINTING AND
INSPECTION OF SECTIONS
SHOT BLASTING OF SECTION
PAINTING AND DRYING OF SECTIONS
INSPECTION AND ASSEMBLY OF BUILD IN COMPONENTS
FINAL INSPECTION AND RELEASE
Features der Biegetechnik
Die Innovationen für Ihre Produktion von Windkraftanlagen
Erfahren Sie mehr über die HAEUSLER-Technologie.
HAEUSLER-Kalibrierung von Kegeln
DIE EINZIGE MASCHINE, die Kegel kalibrieren kann
Durch Neigung aller drei Rollen kann der Kegel in eine Position auf der Maschine gebracht werden, in der er stabil gehalten werden kann. Dies ermöglicht eine kontinuierliche Kalibrierung von Kegeln.
Konen können auch ohne Manipulatoren kalibriert werden.
Manipulatoren und die obere Auflage sorgen für eine Zeitersparnis bei der Positionierung des geschweißten Kegels auf der Maschine.
HAEUSLER EVO

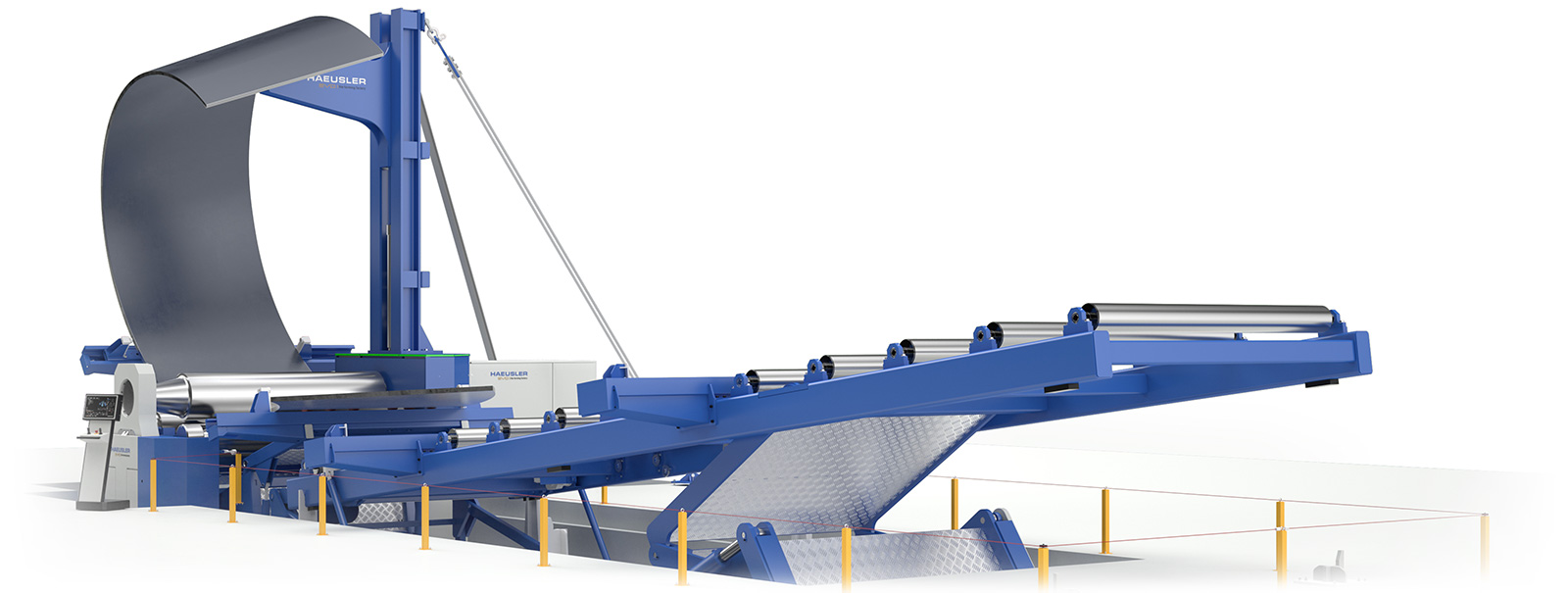

Fertigungsanlagen
Die HAEUSLER „WIND-EQUIPMENT“ ist auf höchste Produktivität, Zuverlässigkeit und Bedienerfreundlichkeit ausgelegt. Neben der eigentlichen Biegemaschine sind auch das Zubehör und die Steuerung von entscheidender Bedeutung!
Bending Machine
Je nach Verwendungszweck können unterschiedliche Biegemaschinen als Basis für das weitere Zubehör dienen.
Upper Support WIND
Ermöglicht das Biegen von Werkstücken mit großen Durchmessern.
Laser measuring System
Zur schnellen Kontrolle und Dokumentation der Rundheitstoleranzen nach der Kalibrierung.
Side Support WIND
Dank der auf dem Träger installierten Manipulatoren können die zu biegenden Teile optimal positioniert werden.

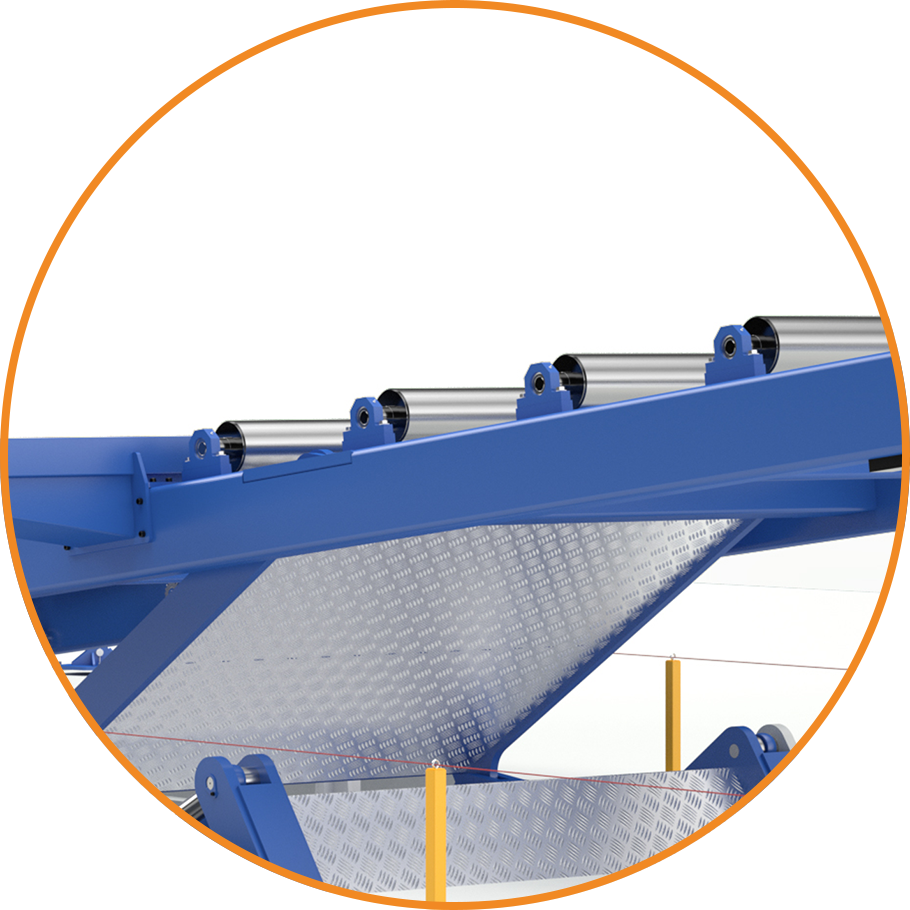

Roller Table WIND
Für die schnelle Beladung und Positionierung von Langgut in der Maschine hat HAEUSLER die WIND-Rollgänge entwickelt.
HAEUSLER HDR
Leistungsentwicklung mit Fingerspitzengefühl
Beste Biegeergebnisse
Durch die patentierte Zustellung der Oberwalze über vier identische Zylinder kann eine absolute Biegesymmetrie erreicht werden – dies ist die Grundlage für perfekte Biegeergebnisse.
Höchste Genauigkeit
Durch die Verwendung von speziellen T-Schlitten im Antriebs- und Klapplagerständer konnten die Führungsbahnen, verglichen zu anderen Anbietern mehr als verdoppelt werden. Dadurch können dauerhaft höchste Genauigkeiten beim Biegen erreicht werden
Optimales Walzenmaterial
HAEUSLER verwendet ausschließlich das bestgeeignetste Walzenmaterial für unsere Biegemaschinen. Das Material wird bei unseren Partnerschmieden so nah wie möglich an der finalen Kontur geschmiedet und dann final bearbeitet. Dadurch kann gewährleistet werden, dass die durch den Schmiedeprozess erzeugten Eigenschaften optimal auf die fertige Walze übertragen werden. Für unsere Kunden bedeutet dies eine Maximierung der Lebensdauer.
Höchste Drehmomente
Durch den Einsatz von Rotationsantrieben mit sehr hohen Drehmomenten ermöglichen wir unseren Kunden Ihre Produkte in wenigen Arbeitsschritten fertigstellen zu können und dadurch Ihre Produktivität zu erhöhen. Zudem sind alle Rotationsantriebe standardmäßig mit einem schnell reagierenden Bremssystem ausgestattet. Dadurch kann ein präzises und sicheres Arbeiten gewährleistet werden.
Upper Support
Ermöglicht das Biegen von Werkstücken mit großen Durchmessern.
Einfache Wartung
Alle Hauptzylinder der Maschine sind mit wenigen Handgriffen zu erreichen und garantieren eine einfache und schnelle Wartung.
Side Support
Dank der auf dem Träger installierten Mechanismen können die zu biegenden Teile optimal positioniert werden.
Einfach zu bedienen
Die Menüführung auf dem Touch-Display ist intuitiv, die Maschine unterstützt Sie aktiv bei der Bedienung. Alle biegerelevanten Daten können an der Steuerung angezeigt und angepasst werden.

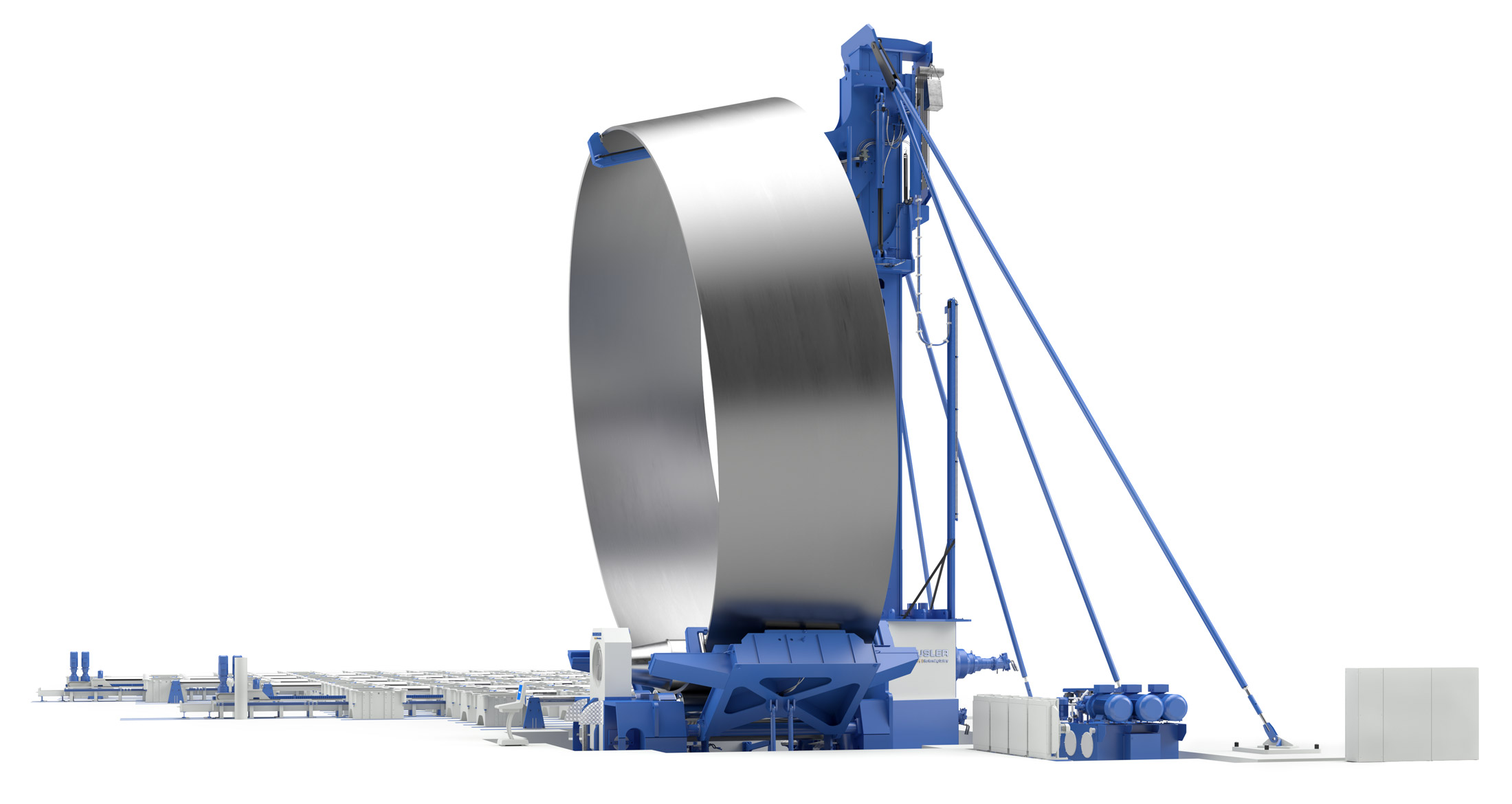

HAEUSLER VRM
Offshore Windturm-Fertigungsanlagen
Die VRM sorgt unter anderem auch bei der Produktion von Offshore-Windrädern für optimale Ergebnisse. Sie ermöglicht das Biegen von Teilen mit besonders großen Durchmessern in einem nahezu vollautomatischen Prozess. Machen Sie Ihre Produktion von Offshore-Windmühlen effizienter mit HAEUSLER.
Plate Handling Station
Für die schnelle Beladung und Positionierung von Langgut in der Maschine hat HAEUSLER die WIND-Rollgänge entwickelt.
BENDtronic Control System
Mit der besten und benutzerfreundlichsten Steuerung wird das Biegen zum Kinderspiel.
4-Walzen-Biegemaschine
Die Biegemaschine ist das Herzstück Ihrer Windturmproduktion. Zusammen mit dem entsprechenden Zubehör werden die Bleche zu zylindrischen oder konischen Werkstücken geformt. Mit Hilfe der BENDtronic-Steuerung läuft dieser Prozess nahezu vollautomatisch ab.
Side Support
Dank der auf dem Träger installierten Mechanismen können die zu biegenden Teile optimal positioniert werden.
Upper Support
Ermöglicht das Biegen von Werkstücken mit großen Durchmessern.
Hybrid Drive System
HAEUSLER hat den elektrischen Direktantrieb erfunden, der niedrigste Betriebskosten mit höchster Leistung verbindet.
Virtuell
erleben
Entdecken Sie eine HAEUSLER-Biegemaschine für
die Produktion von Windkraftanlagen in unserem virtuellen Showroom.
HAEUSLER
UPPER SUPPORT – WIND
HAEUSLER UPPER SUPPORTS sind modular aufgebaut und daher in einer Vielzahl von Größen und Stützhöhen erhältlich. Leistungsbereich von 0,5 t bis 150 t Stützkraft / Abstützbereich von 1,5 m bis 15,0 m.
Der Ausleger ist schwenkbar gelagert.
Sonderausführungen mit Kegelrückholsystem sind möglich. Auf Wunsch kann die obere Abstützung auch vollständig in die Maschinen-CNC integriert werden.
HAEUSLER
SIDE SUPPORT – WIND
HAEUSLER SIDE SUPPORTS sind in einer Vielzahl von Größen erhältlich. Die Tragfähigkeit reicht von 2 t bis 100 t Stützkraft.
An der Seitenstütze sind spezielle Manipulatoren montiert. Diese Manipulatoren unterstützen den Bediener optimal beim Biegen, sowie beim Ausrichten der Blechenden vor dem Schweißen.
Beim Biegen von konischen Werkstücken kann das Blech mit Hilfe der Manipulatoren ausgerichtet werden.
Auf Wunsch kann der Seitensupport inklusive Manipulatoren auch vollständig in die CNC-Maschine integriert werden.
HAEUSLER
ROLLER TABLE – WIND
Es gibt grundsätzlich zwei verschiedene Typen von HAEUSLER WIND ROLLER TABLES:
- Rollentische, die fest mit dem Boden verbunden sind (für Bleche > 80mm)
- Rollentische, die beim Vorbiegen schwenkbar sind (für Bleche bis 80 mm)
Am Rollentisch sind spezielle Manipulatoren montiert.
Beim Biegen von konischen Werkstücken kann das Blech mit Hilfe der Manipulatoren ausgerichtet werden.
Auf Wunsch kann der Rollentisch inklusive Manipulatoren auch vollständig in die CNC-Maschine integriert werden.
HAEUSLER
LASER-MESSSYSTEM
Einfache und schnelle QUALITÄTSKONTROLLE
Zwei Laser-Distanzsensoren messen während der Kalibrierung kontinuierlich die Mantelinnenfläche und erzeugen auf dem Kontrollsystem eine Grafik, die die Abweichung von der vorgewählten Toleranz und die Position der Unrundheit anzeigt. Der Bediener kann so jede Unrundheit punktgenau anfahren und das Ergebnis sofort überprüfen.
Fakten
Genauigkeit des Lasers = +- 0,5 mm
Ablesegenauigkeit = +- 0,1 mm
Steuerung und Anzeige = Integriert im Bedienfeld
Datenaustausch = PDF-Dokument
Während des Kalibriervorgangs kann der Bediener die unrunden Bereiche leicht erkennen und das Werkstück entsprechend korrigieren.
Nach der Kalibrierung kann der Bediener einfach und schnell ein Qualitätsprotokoll erstellen.
HAEUSLER BENDtronic® BIEGEN WIRD ZUM KINDERSPIEL
- Die revolutionäre BENDtronic® von HAEUSLER ermöglicht es, das Biegeergebnis selbst zu kontrollieren.
- Die Software ist grafisch unterstützt und ermöglicht das Biegen in einem oder mehreren Durchgängen.
- Sie kann für alle Arten von Produktformen wie Zylinder und Rohre, Ovale, Tanks oder andere komplexere Geometrien verwendet werden.
Vorteile
Große Zeitersparnis
Sicherung der Qualität
Optimale Unterstützung für zylindrische und konische Teile
Realisierung von vollautomatischen Biegeprozessen
Führen von sehr starken Kegeln
Einfache Bedienung und Zeitersparnis
Windmill Produktionsmaschinen
Ihre Wahl für Qualität
Finden Sie die richtige Maschine für Ihren Bedarf.
HDR 3-Walzen-Blechbiegemaschine │ Die universelle Blechbiegemaschine
Hohe Leistung
Vielfältige Möglichkeiten
- Für große Wandstärken
- Besonders empfohlen zum Kalibrieren
- Auch Kegel können mit dieser Maschine kalibriert werden
- Hohe Arbeitsgeschwindigkeit und Zuverlässigkeit
EVO 4-Walzen-Blechbiegemaschine │ Biegen wird zum Kinderspiel
Besser als alles andere, was Sie wissen…
- Beste Wahl für Wandstärken bis zu 80 mm
- Hohe Arbeitsgeschwindigkeiten
- Geringe Kosten in Anschaffung und Wartung
- Höchste Zuverlässigkeit und intuitive Steuerung
VRM 4-Walzen-Blechbiegemaschine │ Hohe Leistung – immer
Biegen
in Perfektion
- Beste Wahl für Wandstärken über 80 mm
- Hohe Arbeitsgeschwindigkeiten
- Beste Biegeergebnisse bei geringen Wartungskosten
- Höchste Zuverlässigkeit und intuitive Steuerung
Virtuell
erleben
Entdecken Sie eine HAEUSLER-Biegemaschine für die Windmühlenproduktion in unserem virtuellen Showroom.
Überragender
Gamechanger
HAEUSLER Biegemaschinen sind nicht nur DIE Wahl für eine qualitativ hochwertige Produktion, sondern auch für die beste wirtschaftliche Leistung.
HAEUSLER HHDS®
HÖCHSTE EFFIZIENZ kombiniert mit
ÜBERRAGENDER PRODUKTIVITÄT
Das HAEUSLER Hybrid Drive System HHDS® bietet durch den konsequenten Einsatz von Elektromotoren in Kombination mit Planetengetrieben einen unübertroffenen Wirkungsgrad. In der Praxis bedeutet dies Einsparungen von bis zu 50% der Betriebskosten.
Zusätzlich ermöglicht das Hybrid Drive System eine stufenlos einstellbare Rotationsgeschwindigkeit von 0 – 8 m/min. Dies ist im Vergleich zu anderen auf dem Markt erhältlichen Maschinen eine Steigerung von 60% und die Basis für eine hohe Produktivität.
ARBEITSGESCHWINDIGKEIT IM VERGLEICH
ENERGIEKOSTEN IM VERGLEICH
BETRIEBSKOSTEN
VERSUS ARBEITSGESCHWINDIGKEIT
• Mehr als 60% schnellere Rotationsgeschwindigkeit
• Weniger als 50% Betriebskosten
KONVENTIONELLER
HYDRAULISCHER ANTRIEB
Rollenverstellung und Drehung werden hydraulisch betätigt
- hohes Ölvolumen erforderlich
- System ist ständig in Betrieb
- hohe Betriebskosten
- begrenzte Drehgeschwindigkeit (aufgrund des Ölvolumens)
- Wirkungsgrad des Systems ~ 60%
HAEUSLER’S HOCHEFFIZIENTES
HYBRID-ANTRIEBSSYSTEM
Walzenverstellung und Rotation werden unabhängig voneinander betätigt
- geringes Ölvolumen erforderlich
- System läuft nur bei Bedarf
- niedrige Betriebskosten
- hohe Rotationsgeschwindigkeit
- Wirkungsgrad des Systems ~ 85%
HAEUSLER VSA® Ermöglicht das Biegen von dickeren Platten
und kleineren Durchmessern
Die neue und patentierte VSA® – Technologie ermöglicht es dem Bediener, entweder sehr starke Wandstärken oder alternativ sehr kleine Durchmesser zu biegen. Dies kann durch eine einzigartige Anpassung der Biegegeometrie realisiert werden.
Durch die Verwendung von zwei statt nur einem Drehpunkt für jede Seitenwalzen-Schwenkarmbefestigung kann die Maschine individuell eingestellt werden, um entweder eine breite Biegegeometrie für große Wandstärken oder eine enge Geometrie zu erzeugen, wenn kleine Durchmesser gebogen werden sollen.
Die EVO ist weltweit die einzige 4-Walzen-Blechbiegemaschine mit dieser einzigartigen Eigenschaft. Für unsere Kunden bedeutet dies, dass sie nun in der Lage sind, eine Maschine mit bis zu 85% mehr Biegemoment im Vergleich zu herkömmlichen Biegemaschinen zu erhalten.
HAEUSLER VSA® –
DIE GRENZEN VERSCHIEBEN
FLEXIBILITÄT VERSUS LEISTUNG
• Bis zu 85% mehr Rundungsleistung – „EVO kann dickere Bleche biegen“
• Keine geometrischen Beschränkungen – „EVO kann sehr kleine Durchmesser biegen“.
• Änderung der Geometrie in wenigen Minuten möglich
DIE GENIALE IDEE HINTER
DER VSA-TECHNOLOGIE
Zwei Drehpunkte sind besser als einer
Leistung
hat einen Grund
Mit HAUESLER-Maschinen senken Sie die Betriebskosten erheblich und erhöhen damit Ihre wirtschaftliche Leistung. Das ist der wahre Wert von HAEUSLER-Biegemaschinen.
Attraktive Finanzierungsmöglichkeiten
IN ZUSAMMENARBEIT MIT UNSEREN PARTNERN
FÜR LAUFZEITEN VON WENIGER ALS 24 MONATEN:
- Keine Anzahlung erforderlich
- Monatliche, vierteljährliche oder halbjährliche Ratenzahlung
- Oder endfällige Zahlung nach 23 Monaten
FÜR LAUFZEITEN VON MEHR ALS 24 MONATEN:
- 15% Anzahlung
- Der Rest ist in gleichen halbjährlichen Raten zu zahlen.
Erstmalige Investition
Windmill Präsentation
Nutzen Sie unsere kostenlose Online-Präsentation und erfahren Sie mehr über die leistungsorientierte Windkraftanlagenproduktion mit HAEUSLER.
Überzeugend
HAEUSLER Produkte für Windkraftanlagen in realer Umgebung.
Der Vorteil des
HAEUSLER-Projektmanagements
Die Zusammenarbeit mit nur einem Vertragspartner macht die Abwicklung und Projektbetreuung für Sie schlank und einfach. Sie können sich auf Ihr Kerngeschäft konzentrieren.
Basierend auf unserer mehr als 80-jährigen Erfahrung in internationalen Projekten und Partnerschaften mit Premiumherstellern erhalten Sie eine Anlage nach dem neuesten Stand der Technik, zu fairen wirtschaftlichen Konditionen.
Während des Projektes liegt die gesamte Verantwortung für den Erfolg bei HAEUSLER. Auf keinen Fall wird es zu einem Mangel an Verantwortung aufgrund unklarer Schnittstellen zwischen den einzelnen Stationen kommen. Sie kaufen keine Geräte, Sie kaufen eine Komplettlösung.
HAEUSLER
Produktübersicht
Erleben Sie die ganze HAEUSLER-Welt. Alle Produkte, alle Dienstleistungen, Projekte und mehr.
HAEUSLER’s zusätzliche Dienstleistungen
- Anlagenbau
- Basic Engineering für alle Mediennetze wie Wasser, Luft, Strom, Kühlsysteme und technische Gase
- Tiefbauunterlagen
- Basic-Engineering für Erdung
- Basic-Engineering für Entwässerungssysteme und Abwasserbehandlung
- Qualitätssicherungslabor
- Instandhaltungswerkstatt
- Ersatzteillogistik
- Verbrauchsmaterial
- Transport- und Hebegeräte
- Bauleitung und Installation
- Schulung
- Unterstützung der Produktion
- Reparaturdienste
- Unterstützung bei der Zertifizierung
- Modernisierung von Anlagen
HAEUSLER ist nach
DIN EN ISO 9001 zertifiziert.
Unser zuverlässiges Qualitätsmanagement nach DIN EN ISO 9001 sichert unseren Kunden eine gleichbleibend hohe Produkt- und Servicequalität.
GLOBAL SERVICE
Mehr erfahren
Verschaffen Sie sich einen umfassenden Überblick über die Dienstleistungen & Produkte von HAEUSLER im Bereich der Windenergie.
